APG-Klammmaschine mit Heizsystem für 24 oder 36 kV Lbs
APG-Klammmaschine mit Heizsystem für 24 oder 36 kV Lbs
Herkunftsort
China
Markenname
JT-RESIN
Zertifizierung
SGS，CE,UL
Modellnummer
888
Produktdetails
Anwendung:
Produktion von Epoxidharzen
Isolierendes Medium:
Epoxidharz
Magnetische Schaltkreisstruktur:
Kombinierte Art
Größe der Klemmplatte:
1000x1000mm
Min Max Klemmplattenstrich:
250 x 1650 mm
Heizleistung:
36kw
Spezifikation:
900*900*900
Dienstleistungen nach dem Verkauf:
Ingenieure für die Auslandservice von Maschinen
Stromquelle:
Elektrisch
Steuerungssystem:
PLC
Häufigkeit:
50 Hz/60 Hz
Typ:
Industrieanlagen
Spannung:
220V/380V
Gewährleistung:
1 Jahr
Material:
Epoxidharz
Die Situation:
Verwendet
Hervorheben:
Lbs APG Klemmmaschine
,
Heizungssystem APG-Klammmaschine
,
36 kV APG Klemmmaschine
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1 Stück
Preis
consult
Verpackung Informationen
aus Holz
Lieferzeit
5 Tage
Zahlungsbedingungen
T/T, Western Union, MoneyGram, D/P
Versorgungsmaterial-Fähigkeit
100 Stück/Monat
Produkt-Beschreibung
APG-Maschine 1.Klammerplattengröße: 1250*800 mm 2.Hauptspannkraft: 400KN 3.Maximaler Öffnungslauf: 1200 mm 4. Oberzylinderkraft: 30KN 5.Bodenkraft: 30KN 6.Heizleistung: 24 kW 8- Mit Touchscreen an der Steuerseite. Injektion 7Bruttogewicht: 8000 kg 8.Neigung der Maschine: 5° nach der hydraulischen X-AchseBeschreibung des Produkts
Beschreibung des Produkts

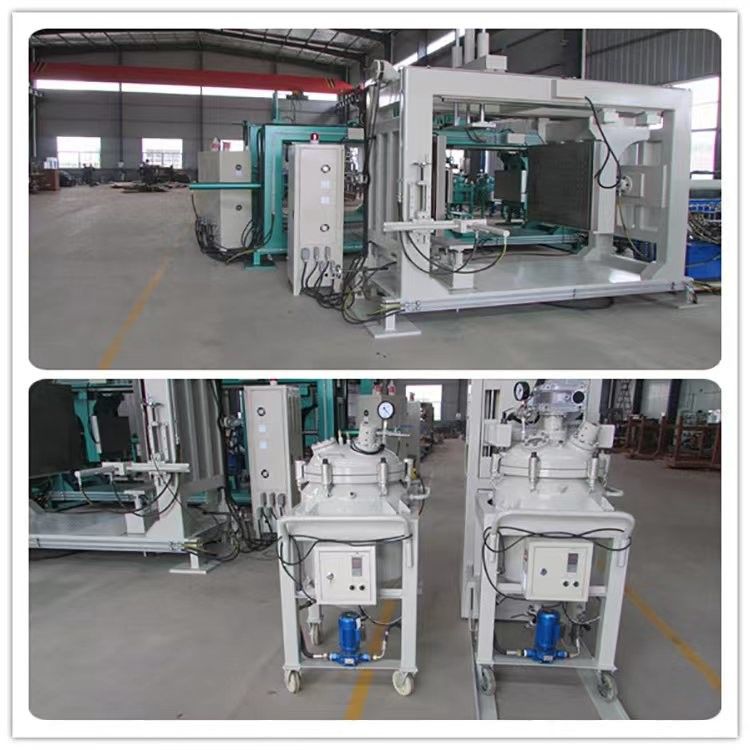

Injektionswagen und Mischen mit APG-Maschine
24 kV Lbs Schimmel. - Ich weiß.- Ich weiß.- Ich weiß.- Ich weiß.
APG Klemmmaschine Prozessfluss Chrt - Ich weiß. System zur Vakuumvorbereitung von Epoxidharz Technischer Vorschlag I. Allgemeine Bestimmungen 1Die Spezifikation legt die technischen Anforderungen an die Konstruktion, Konstruktion, Montage, Prüfung und den Betrieb der Ausrüstung fest. 2. die für diese technische Spezifikation festgelegten Spezifikationen sind technische Mindestanforderungen, nicht alle technischen Einzelheiten sind festgelegt,und die Bestimmungen der einschlägigen Normen und Spezifikationen nicht vollständig zitiert sind, Der Lieferant stellt sicher, dass die erbrachten Produkte und Dienstleistungen diesem Abkommen und den einschlägigen nationalen und industriellen Normen entsprechen, funktionsfähig sind und eine gute Leistung aufweisen.Er muss die Anforderungen der nationalen verbindlichen Normen und Normen für Sicherheit und Umweltschutz erfüllen.. 3Das Projekt ist schlüsselfertig, der Lieferant ist für die Herstellung, den Transport, die Installation, die Inbetriebnahme, die Ausbildung und den Service der Geräte verantwortlich. 4- die vom Lieferanten bereitgestellte Ausrüstung gegen Rechte des geistigen Eigentums verstößt, so trägt der Lieferant die Haftung für Schadensersatz und schadet nicht den Interessen des Käufers. 5Nach Inkrafttreten des Vertrages stellt der Lieferant dem Käufer einen Produktionsplan zur Verfügung, der den Anforderungen an den Liefertermin des Vertrages entspricht. 6. den vom Lieferanten bereitgestellten Bauplan der Ausrüstung, das Grundzustandsdiagramm, das elektrische Diagramm, das Strukturdiagramm der Hauptkomponenten usw.,Der Käufer bestätigt dies vor der InbetriebnahmeDer Lieferant hat die Probleme, die nicht den Anforderungen dieser technischen Spezifikation entsprechen, bedingungslos zu ändern. 7. die Ausrüstungsspezifikation enthält das Arbeitsprinzip, die Struktur, die Installationsanleitung, die Betriebsverfahren und Vorsichtsmaßnahmen, häufige Fehler und Handhabungsverfahren,Lieferanten und Modellspezifikationen der gesamten Ausrüstung und aller wichtigen Systeme. 8Der Lieferant verpflichtet sich, eine geeignete, ausgereifte und bewährte Technologie für das Gießgerät bereitzustellen.
II. Anwendungsbereich der Ausrüstung Die Vakuum-Gießgeräte dieses Systems eignen sich für das Gießen von Epoxidharzspulen verschiedener Epoxidharzelektrogeräte: Transformator, Trockentransformator, Bogensperrspule, Reaktor,Erdungstransformator und so weiter (sowohl das Zugabe von Füllstoff als auch das Nicht-Zugabe von Füllstoffharzsystem sind anwendbar).
III. Einfache Beschreibung der Ausrüstungsproduktion 1. Produkttypen: verschiedene Transformatoren, Trockentransformatoren, Bogensperrspulen, Erdungstransformatoren, Kernreaktoren und andere elektrische Produkte. 2. für die tägliche Dauerproduktion geeignet. 3- Bedingungen für die Verwendung der Ausrüstung
Umgebungsbedingungen: Umgebungstemperatur-15°C ~ + 40 °C, relative Luftfeuchtigkeit ≤ 95 °C.
4. elektrische Komponenten der Marke Schneider ausgewählt.
IV. Hauptelemente der Ausrüstung:
System zur Entgasung von vorgemischtem Harzgemisch (300 L) - 1 Satz
System zur Entgasung von vorgemischtem Härtemittel (300 L) - 1 Satz
Ein Harz-Aufhärtungsgas-Entgasungssystem (300 L) - 1 Satz
Materialentladungsrohr - vier Sätze.
Mischbehälter und Materialleitungsheizung --- 2 Sätze je
Druckluftsysteme --1 Satz
Elektronische Wiegesysteme und Fütterungssysteme - 2 Sätze.
Auspacken der Tasche 1 Satz
Verpackungs- und Trocknungstanks - 1 Satz
Vakuum-Zuführer-- 1 Satz
Kontroll- und Messsystem-1 Satz
Ausrüstung Stahlbetriebsplattform - 2 Sätze
- technische Parameter und Beschreibung der Ausrüstung
Mischtankgröße: 300 l
Die Hauptpumpen mit Vakuumsystem mit einer Pumpgeschwindigkeit von mehr als 300 Pa L/S (Benutzer)
Betriebstemperatur des Mischbehälters 60~75oC (verstellbar)
Diese Ausrüstung verwendet ein automatisches dynamisches Mischgerät zum Mischen von Material.
5. diese Ausrüstung verfügt über Computerprogrammsteuerung und manuellen Steuerungsmodus. Automatische Aufzeichnung von Materialbehälter, Formtemperatur, Vakuum, kann voreingestellt werden die Menge des Materials ist automatische Steuerung. 7. jeder Mischtank elektrische Heizung, Wärmeleitöl als Wärmeübertragungsmedium, automatische Temperaturregelung.Harz und Härtemittel werden direkt aus dem Einlass des vorgemischten Behälters eingeatmet. 8Der Vakuumentgasbehälter verfügt über eine Filmentgasvorrichtung und eine Verankerungsanlage.
Inneres Wirkvolumen: 300 L Grenzvakuum: < 50 Pa (ohne Belastung, Normaltemperatur) Arbeitsvakuum: 50 bis 200 Pa (verstellbar) Leckagequote ohne Last: < 100 Pa.L.S Betriebstemperatur: Raumtemperatur ~ 100oC±2oC ((automatisch einstellbar, automatisch konstante Temperatur, Übertemperatur-Alarm) Außenoberflächentemperatur des Behälters: +25oC Umgebungstemperatur Vakuum kann unter kontrollierbaren Bedingungen wie 50 Pa-200 Pa eingestellt werden
mit einer Breite von mehr als 20 mm,
Strukturelle Merkmale und Beschreibung
Der Behälter ist vertikal gebaut und die Innenwand des Behälters aus 304 Edelstahl.
Mischvorrichtung: Verankerte Mischvorrichtung, aus Edelstahl, Frequenzumwandlung Reduktorantrieb.
Der Deckel des Behälters ist mit einem Zufuhranschluss, einem Resin-Härter-Sauganschluss, einem Vakuumanschluss, einem Beobachtungsanschluss und einem Temperaturmessanschluss ausgestattet.
Mit Beleuchtungsbeobachtungsfenster1.
Tankheizung: Tankzwischenlagene Wärmeleitöl, zwei unabhängige Heizzentren eingerichtet, leicht zu heizen.
Temperaturregelung: Temperatursensor und Temperaturregelungsinstrument werden zur Steuerung der Tanktemperatur verwendet, Temperaturregelungsbereich 40~120°C ± 5 °C.
Temperaturanzeige im Tank: 1 Temperatursensor und Temperaturanzeigeinstrument werden verwendet, um die Temperatur des Tanks anzuzeigen, Temperaturanzeigebereich 0~200oC.
